Описание конструктивных элементов здания
Страница 3

Форму в плане и разрезе, а также размеры ленточного фундамента устанавливают так, чтобы было обеспечено возможно более равномерное распределение нагрузки на основание. И форма, и размеры зависят от материала фундамента, нагрузок от здания, качества грунтов, грунтовых вод, глубины промерзания, местных условий и т.д.

Форма фундамента в плане повторяет очертания капитальных стен здания – несущих и самонесущих. Ширину железобетонных фундаментов определяют расчетом. Она может быть менее толщины стены.

Ширину подошвы ленточных фундаментов определяют исходя из величин нагрузок и расчетных сопротивлений грунтов основания. Необходимо следить, чтобы равнодействующая всех нагрузок от здания проходила в средней трети ширины подошвы фундамента, т.е. этим самым исключается появление в фундаменте растягивающих усилий.

Стены,

как ограждающие конструкции должны обладать определенной тепло- и звукоизоляцией, а при передаче на них нагрузок удовлетворять статическим требованиям. Они должны быть также долговечными и огнестойкими. Применяемые для кладки стен камня бывают естественные (природные) и искусственные. В данном случае используем кирпич силикатный модульный размером 25´12´6,5 см.

Стены могут быть однородными и облицованными различными фасадными материалами. Однородные кирпичные стены выкладывают по двум системам перевязки – цепной и многорядной.

В данном случае используем цепную систему перевязки. Цепная система перевязки образуется из последовательно чередующихся тычковых и ложковых слоев (тычковым слой называется тогда, когда на фасад стены выходят камни короткими боковыми гранями-тычками в отличий от ложкового, когда на фасад стены выходят длинные боковые грани камней–ложки).

Рисунок 2.6 – Схема кладки несущих стен в 2 кирпича (ширина стены – 510 мм).

Перекрытия

– это горизонтальные элементы здания, расчленяющие его по высоте на отдельные этажи. Перекрытия придают сооружению пространственную жёсткость, а также обеспечивают тепло- и звукоизоляцию помещений.

Перекрытия разделяют по видам. Расположенные над подвальными (полуподвальными) этажами–называют подвальными (полуподвальными), расположенные над техническими подпольями–называют цокольными, отделяющие верхний этаж от чердака–чердачными, расположенные между смежными этажами–междуэтажными.

В курсовом проекте я принимаю чердачное перекрытие.

Чердачные перекрытия отделяют жилой этаж от чердака. Последний в жилых домах устраивают чаще неутеплённым. В этих случаях температура на чердаке оказывается полностью зависимой от температуры наружного воздуха. На чердаке можно располагать лишь установки и разводящие сети систем инженерного оборудования здания. Использование чердаков для хозяйственно–бытовых целей недопустимо.

Основные силовые воздействия на чердачные перекрытия оказывают масса установленного на них инженерного оборудования, нагрузка, передающаяся в местах опирания элементов крыши и возникающая от периодического пребывания эксплуатационного персонала. На чердаках нет источников бытового шума и нет необходимости иметь пол. Таким образом главным фактором, определяющим конструкцию чердачного перекрытия, становятся его теплозащитные качества. Они необходимы для того, чтобы исключить большие потери тепла жилыми помещениями в зимнее время и излишнее его поступление в летнее.

Для чердачных перекрытий определённое значение приобретает степень их воздухопроницаемости, поскольку перепад между температурой воздуха в жилых помещениях и чердака может быть значительным. В этих условиях воздух жилых помещений под влиянием теплового подпора будет проникать через сквозные поры и неплотности на чердак, увеличивая общие теплопотери. Холодный воздух чердака, в свою очередь, под влиянием ветрового подпора при утепляющем слое, имеющем сквозные поры, может достигать подстилающих его несущих элементов перекрытия и вызывать их промерзание. Во избежание этих явлений по утеплителям, имеющим сквозные поры, укладывается слой, обладающий высокой воздухонепроницаемостью. Этот слой одновременно защищает утеплитель от случайных повреждений в ходе эксплуатации[4] страница 168.

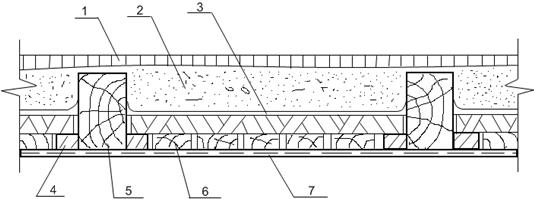

Рисунок 2.7. Схема перекрытия жилого здания: 1 – стяжка; 2 – теплоизоляция; 3 – пароизоляция (глиняная смазка); 4 – черепные бруски; 5 – балки; 6 – щиты из досок; 7 – сухая штукатурка

Перегородки
